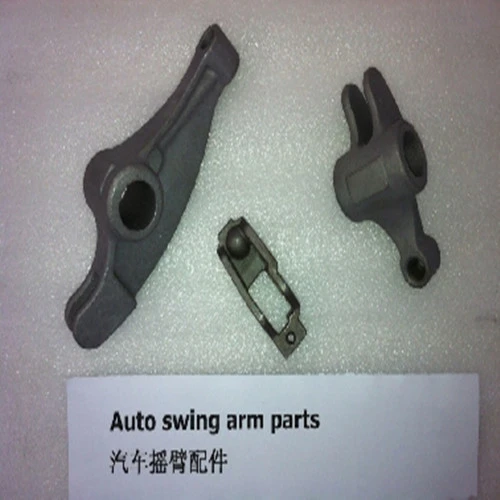

Mất-sáp đúc hợp kim titan cho cánh tay đòn ô tô

1. Thiết kế và sản xuất khuôn mẫu: Dựa trên bản vẽ thiết kế của cánh tay đòn ô tô, mô hình 3D của khuôn được tạo bằng phần mềm-có sự hỗ trợ thiết kế (CAD) của máy tính. Sau đó, công nghệ gia công CNC được sử dụng để chế tạo khuôn. Độ chính xác và chất lượng bề mặt của khuôn ảnh hưởng trực tiếp đến chất lượng của mô hình sáp; do đó, việc kiểm soát chặt chẽ độ chính xác gia công khuôn là cần thiết.

2. Tiêm mẫu sáp: Vật liệu sáp được nung nóng đến trạng thái nóng chảy, thường được kiểm soát ở nhiệt độ 60-70 độ. Sau đó, một máy ép phun được sử dụng để bơm vật liệu sáp nóng chảy vào khoang khuôn, duy trì áp suất nhất định trong một khoảng thời gian để vật liệu sáp lấp đầy toàn bộ khoang. Áp suất phun và thời gian cần được điều chỉnh theo đặc tính của vật liệu sáp và hình dạng của cánh tay đòn để đảm bảo độ chính xác về kích thước và chất lượng bề mặt của mô hình sáp.

3. Hoàn thiện mô hình sáp: Mô hình sáp-đúc bằng sáp được lấy ra khỏi khuôn và bề mặt của nó đã được hoàn thiện. Loại bỏ đèn flash, vệt thừa và các khuyết tật khác, đồng thời kiểm tra xem kích thước và hình dạng của mô hình sáp có đáp ứng yêu cầu hay không. Đối với các bộ phận đòi hỏi độ chính xác cao, có thể cần phải xử lý và đánh bóng thêm.

4. Lắp ráp mô hình sáp: Để nâng cao hiệu quả đúc, nhiều mô hình sáp thường được kết hợp để tạo thành một cụm mô hình sáp. Phương pháp lắp ráp cần được thiết kế phù hợp với hình dạng của cánh tay đòn và yêu cầu của quá trình đúc, đảm bảo khoảng cách và phương pháp kết nối giữa các mô hình sáp hợp lý để thuận tiện cho việc chế tạo và đổ vỏ sau này.

1. Lớp phủ: Nhúng cụm mô hình sáp vào lớp phủ để phủ đều lên bề mặt. Lớp phủ thường bao gồm các vật liệu chịu lửa (như cát silic, corundum, v.v.) và chất kết dính (như thủy tinh nước, silica sol, v.v.). Độ dày và độ đồng đều của lớp phủ có tác động đáng kể đến chất lượng của lớp vỏ; thường cần nhiều lớp phủ và cần sấy khô sau mỗi lớp phủ.

2. Rắc cát: Sau khi phủ, đặt cụm mô hình sáp vào thiết bị rắc cát để rắc một lớp cát chịu lửa lên bề mặt của nó. Kích thước hạt và vật liệu của cát cần được lựa chọn theo yêu cầu của vỏ chịu lửa. Nói chung, cát được áp dụng nhiều lần, từ cát thô đến cát mịn, để tạo thành các lớp khác nhau của cấu trúc vỏ. Mục đích của việc sử dụng cát là tăng độ bền và độ thấm của vỏ.

3. Làm khô và làm cứng: Sau khi phủ lớp phủ và cát, lớp vỏ cần được xử lý làm khô và làm cứng để chất kết dính phản ứng hóa học, liên kết các vật liệu chịu lửa với nhau để tạo thành lớp vỏ rắn. Các thông số của quá trình sấy và đông cứng (như nhiệt độ, độ ẩm và thời gian) cần được điều chỉnh theo loại chất kết dính và độ dày của vỏ. Thông thường, vỏ sử dụng chất kết dính silica sol cần thời gian sấy lâu hơn và cần được sấy khô trong môi trường có độ ẩm tương đối thấp.

4. Tẩy sáp: Lớp vỏ khô và cứng được đặt trong một thiết bị tẩy sáp, ở đó nhiệt độ làm nóng chảy mô hình sáp, khiến nó chảy ra khỏi vỏ. Có nhiều phương pháp tẩy sáp, thường bao gồm tẩy lông bằng nước nóng, tẩy lông bằng hơi nước và tẩy lông bằng vi sóng. Trong quá trình tẩy sáp, nhiệt độ và thời gian cần được kiểm soát cẩn thận để đảm bảo mẫu sáp tan chảy và loại bỏ hoàn toàn, đồng thời tránh làm hỏng vỏ.

5. Nung: Sau khi tẩy sáp, vỏ khuôn cần được nung để loại bỏ độ ẩm còn sót lại và chất hữu cơ, cải thiện độ bền và khả năng chịu lửa của nó. Nhiệt độ và thời gian nung cần được điều chỉnh theo vật liệu và cấu trúc của vỏ khuôn, thường ở nhiệt độ cao 800-1200 độ trong vài giờ. Vỏ khuôn nung phải có đủ độ bền và độ thấm để chịu được việc đổ chất lỏng hợp kim titan ở nhiệt độ cao.

1. Nóng chảy hợp kim titan: Nguyên liệu thô hợp kim titan được nấu chảy bằng lò nấu chảy cảm ứng chân không. Nguyên liệu thô hợp kim titan được đặt trong nồi nấu kim loại và được nung nóng đến trạng thái nóng chảy trong chân không. Trong quá trình nấu chảy, nhiệt độ lò, độ chân không và thời gian nóng chảy cần được kiểm soát chặt chẽ để đảm bảo thành phần hóa học đồng nhất của hợp kim titan và giảm hàm lượng tạp chất. Đồng thời, để ngăn chặn các phản ứng hóa học giữa hợp kim titan và nồi nấu kim loại trong quá trình nấu chảy, người ta thường sử dụng các vật liệu nồi nấu kim loại đặc biệt (chẳng hạn như nồi nấu kim loại oxit yttrium).

2. Đổ: Hợp kim titan nóng chảy được chuyển đến hệ thống cổng thông qua một cái muôi rồi đổ nhanh vào khoang vỏ khuôn. Quá trình đổ phải được thực hiện trong môi trường chân không hoặc môi trường bảo vệ nhất định để ngăn hợp kim titan nóng chảy phản ứng với oxy, nitơ, v.v. trong không khí, dẫn đến các khuyết tật như độ xốp và tạp chất. Nhiệt độ và tốc độ rót cần được điều chỉnh theo đặc tính của hợp kim titan và hình dạng của cánh tay đòn để đảm bảo hợp kim titan nóng chảy lấp đầy toàn bộ khoang, đồng thời tránh các khuyết tật như đổ đầy không đầy đủ và đóng nguội.

1. Loại bỏ vỏ: Sau khi vật đúc hợp kim titan nguội và đông đặc, lớp vỏ được loại bỏ bằng các phương pháp cơ học (như phun cát rung, phun cát, v.v.). Phải cẩn thận để tránh làm hỏng vật đúc trong quá trình tháo vỏ.

2. Cắt cổng: Phần đúc được tách ra khỏi hệ thống cổng, đồng thời loại bỏ các cổng và ống đứng thừa. Khu vực cổng cắt cần được mài và hoàn thiện để làm phẳng bề mặt.

3. Xử lý nhiệt: Để cải thiện các tính chất cơ học của vật đúc hợp kim titan, thường cần phải xử lý nhiệt. Các quy trình xử lý nhiệt phổ biến bao gồm ủ, làm nguội và ủ. Các thông số quy trình xử lý nhiệt cần được lựa chọn dựa trên thành phần của hợp kim titan và mục đích sử dụng của vật đúc để đạt được các đặc tính cơ học tối ưu.

4. Xử lý bề mặt: Xử lý bề mặt của vật đúc bao gồm đánh bóng, thụ động và sơn. Mục đích của việc xử lý bề mặt là cải thiện chất lượng bề mặt và khả năng chống ăn mòn của vật đúc, đồng thời đáp ứng các yêu cầu về hình thức của cánh tay đòn ô tô.

5. Kiểm tra chất lượng: Một cuộc kiểm tra chất lượng toàn diện được tiến hành đối với vật đúc cánh tay đòn ô tô đã qua xử lý. Nội dung kiểm tra bao gồm độ chính xác về kích thước, độ chính xác về hình dạng, chất lượng bề mặt và tính chất cơ học. Các phương pháp kiểm tra thường được sử dụng bao gồm máy đo tọa độ (CMM), phân tích kim loại, kiểm tra độ cứng và phát hiện khuyết tật. Chỉ những vật đúc vượt qua sự kiểm tra nghiêm ngặt mới có thể tiến hành các công đoạn lắp ráp và sử dụng tiếp theo.

1. Phân tích thách thức: Hợp kim titan có khả năng phản ứng hóa học cao và dễ dàng phản ứng với oxy và nitơ trong không khí khi nóng chảy ở nhiệt độ-cao, hấp thụ một lượng lớn khí. Điều này dẫn đến các khuyết tật như độ xốp và tạp chất trong vật đúc, làm giảm tính chất và chất lượng cơ học của vật đúc.

2. Giải pháp: Sử dụng công nghệ nấu chảy cảm ứng chân không để duy trì độ chân không cao trong lò trong quá trình nấu chảy, giảm sự tiếp xúc giữa hợp kim titan và không khí. Đồng thời, sử dụng nguyên liệu thô có chất lượng-cao và kiểm soát chặt chẽ hàm lượng khí trong nguyên liệu thô. Hơn nữa, việc bổ sung lượng chất khử oxy và chất khử khí thích hợp trong quá trình nấu chảy có thể làm giảm thêm hàm lượng khí trong hợp kim titan.

1. Phân tích thách thức: Ở nhiệt độ cao, hợp kim titan phản ứng hóa học với vật liệu khuôn, tạo thành lớp phản ứng bề mặt ảnh hưởng đến chất lượng bề mặt và độ chính xác về kích thước của vật đúc. Đặc biệt khi sử dụng vật liệu khuôn có chứa silicon, phản ứng giữa titan và silicon có thể gây ra các khuyết tật như bám dính cát và nứt trên bề mặt vật đúc.

2. Giải pháp: Lựa chọn vật liệu vỏ và hệ thống phủ phù hợp để giảm thiểu phản ứng hóa học giữa vỏ và hợp kim titan. Ví dụ, sử dụng vật liệu chịu lửa như cát zircon và oxit yttrium làm vật liệu lớp bề mặt của vỏ, vì những vật liệu này có khả năng tương thích hóa học tốt với hợp kim titan. Đồng thời thực hiện xử lý đặc biệt trên vỏ như phủ lên bề mặt vỏ một lớp cách ly để ngăn chặn sự tiếp xúc trực tiếp giữa hợp kim titan và vỏ.

1. Thách thức: Trong quá trình-đúc sáp bị mất, độ chính xác về kích thước của vật đúc rất khó kiểm soát do các yếu tố như độ co của mẫu sáp, độ giãn nở và co rút của vỏ cũng như độ co ngót khi đông đặc của hợp kim titan. Đặc biệt đối với các cánh tay đòn ô tô có hình dạng phức tạp-có yêu cầu về độ chính xác cao, độ lệch kích thước có thể khiến chúng không được lắp ráp và sử dụng đúng cách cùng với các bộ phận khác.

2. Giải pháp: Giảm tốc độ co rút của mẫu sáp bằng cách kiểm soát chính xác các thông số quá trình phun. Trong quá trình chế tạo vỏ, lựa chọn hợp lý vật liệu vỏ và các thông số xử lý để kiểm soát độ giãn nở và co ngót của vỏ. Đồng thời, sử dụng công nghệ mô phỏng máy tính để mô phỏng số hóa quá trình đúc, dự đoán độ co ngót của vật đúc và hiệu chỉnh kích thước khuôn dựa trên kết quả mô phỏng. Trong quá trình gia công đúc, các quy trình và thiết bị gia công có độ chính xác cao-được sử dụng để xử lý thêm và hiệu chỉnh vật đúc, đảm bảo rằng độ chính xác về kích thước của nó đáp ứng các yêu cầu.

1. Thách thức: Trong-quy trình đúc sáp bị mất của hợp kim titan, do tính lưu động kém và tốc độ hóa rắn nhanh của hợp kim titan nên các khuyết tật như độ xốp, độ xốp co ngót và tạp chất dễ dàng được tạo ra bên trong vật đúc, ảnh hưởng đến tính chất cơ học và độ tin cậy của vật đúc.

2. Giải pháp: Tối ưu hóa thiết kế hệ thống cổng để nâng cao tính lưu động và khả năng làm đầy của hợp kim titan nóng chảy. Bằng cách thiết lập hợp lý vị trí và kích thước của cổng và ống nâng, đảm bảo rằng hợp kim titan nóng chảy có thể lấp đầy toàn bộ khoang một cách trơn tru, tránh các dòng xoáy và bẫy khí. Đồng thời, tăng cường xử lý tinh chế và khử khí của hợp kim titan trong quá trình nấu chảy để giảm hàm lượng khí và tạp chất trong vật đúc. Ngoài ra, các công nghệ phát hiện khuyết tật tiên tiến (như kiểm tra siêu âm và kiểm tra bằng tia X) được sử dụng để tiến hành kiểm tra chất lượng bên trong vật đúc, cho phép phát hiện và xử lý kịp thời các khuyết tật bên trong.

Với sự phát triển không ngừng của ngành công nghiệp ô tô, các yêu cầu về hiệu suất đối với động cơ ngày càng trở nên khắt khe. Động cơ ô tô-hiệu suất cao cần có mật độ công suất cao hơn, mức tiêu thụ nhiên liệu thấp hơn và lượng khí thải thấp hơn. Cánh tay đòn ô tô được sản xuất bằng công nghệ đúc wafer-hợp kim titan, nhờ ưu điểm về trọng lượng nhẹ, độ bền cao và khả năng chống ăn mòn tốt nên có thể cải thiện hiệu suất và độ tin cậy của động cơ một cách hiệu quả. Cánh tay đòn bằng hợp kim titan đã bắt đầu dần dần được áp dụng trong động cơ của một số-thương hiệu ô tô cao cấp và triển vọng ứng dụng trong tương lai của chúng là rất rộng.

Sự phát triển của các phương tiện sử dụng năng lượng mới đã đặt ra yêu cầu cao hơn về trọng lượng nhẹ và hiệu suất cao của các bộ phận ô tô. Mặc dù hệ thống điện của phương tiện sử dụng năng lượng mới khác với hệ thống điện của phương tiện sử dụng nhiên liệu truyền thống nhưng các bộ phận như cánh tay đòn trong bộ truyền động van động cơ vẫn không thể thiếu. Cánh tay đòn ô tô được đúc bằng wafer- bằng hợp kim titan có thể đáp ứng các yêu cầu của phương tiện sử dụng năng lượng mới về các bộ phận nhẹ và hiệu suất cao-, giúp cải thiện phạm vi lái xe và hiệu suất tổng thể của phương tiện sử dụng năng lượng mới.

Ngoài lĩnh vực ô tô, công nghệ đúc sáp mất-hợp kim titan còn có giá trị ứng dụng đáng kể trong ngành hàng không vũ trụ và các lĩnh vực khác. Ngành công nghiệp hàng không vũ trụ có yêu cầu cực kỳ cao về chất lượng và hiệu suất của các bộ phận, đồng thời độ bền cao, mật độ thấp và khả năng chống ăn mòn tốt của cánh tay đòn bằng hợp kim titan khiến chúng trở nên lý tưởng để sử dụng trong động cơ máy bay, tàu vũ trụ và các thiết bị khác. Bằng cách tối ưu hóa hơn nữa quy trình đúc sáp bị mất-hợp kim titan và cải thiện chất lượng cũng như hiệu suất của vật đúc, người ta hy vọng rằng công nghệ đúc sáp-bị mất hợp kim titan cho cánh tay đòn của ô tô có thể được mở rộng sang nhiều lĩnh vực hơn.
