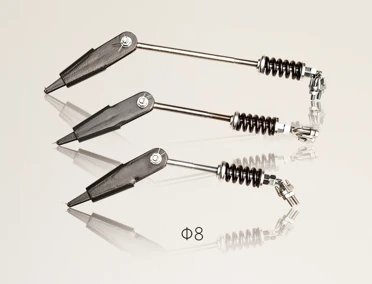

Φ8 Lắp ráp đầu dây có rãnh

Bộ đầu cuối dây cáp có rãnh Φ8 là thiết bị kết nối chuyên dụng dùng để kết nối dây cáp thép với các bộ phận chịu tải-khác nhau. Được sử dụng rộng rãi trong các hệ thống cơ khí trong ngành nâng, thang máy và xây dựng, nó đóng một vai trò quan trọng trong việc truyền tải và đảm bảo các kết nối đáng tin cậy.

Thông số cốt lõi của cụm đầu nối này là khả năng tương thích với dây cáp thép có đường kính Φ8mm. Thiết kế cấu trúc "có rãnh" của nó là tính năng chính cho phép lắp đặt thuận tiện và kết nối an toàn. Nó thường bao gồm các thành phần chính như ống bọc côn, nêm, đai ốc và vòng đệm. Tay áo côn có một khe hình nón phù hợp với hình nêm. Sau khi đầu dây thép được luồn qua ống bọc theo chiều dài quy định, nêm được lắp vào khe giữa dây cáp và ống bọc. Sau đó, lực bên ngoài (chẳng hạn như siết chặt đai ốc hoặc ép) được tác dụng để gây ra lực nén hướng tâm của nêm bên trong ống bọc, cố định chắc chắn dây cáp bằng nguyên lý nêm, do đó tạo thành một kết nối cơ học đáng tin cậy.

Nguyên lý làm việc của cụm đầu cuối dây cáp có rãnh Φ8 dựa trên tác động kép của việc tự khóa ma sát-và lực nén cơ học. Trong quá trình chịu tải, tải trọng được truyền qua ống côn tới nêm. Lực ma sát giữa nêm và dây thép cùng với phản lực của thành trong của ống côn trên nêm phối hợp với nhau để đảm bảo dây thép không bị trượt. Thiết kế kết cấu của nó không chỉ đơn giản hóa quá trình lắp đặt, loại bỏ nhu cầu thắt nút hoặc hàn phức tạp mà còn phân bổ ứng suất một cách hiệu quả, bảo vệ dây cáp thép khỏi hư hỏng cục bộ và kéo dài tuổi thọ sử dụng.

Trong các ứng dụng thực tế, cụm đầu cuối dây cáp có rãnh Φ8 phải được lắp đặt theo đúng quy trình vận hành, đảm bảo các thông số như số vòng dây cáp trong ống bọc côn, độ sâu chèn của nêm và mô-men xoắn siết chặt của đai ốc đáp ứng các yêu cầu thiết kế. Sau khi lắp đặt, phải thực hiện kiểm tra tải để kiểm tra xem kết nối có an toàn và đáng tin cậy hay không và liệu có bất kỳ dấu hiệu bất thường nào như lỏng lẻo hoặc biến dạng hay không. Cụm đầu nối này có ưu điểm là cấu trúc nhỏ gọn, khả năng chịu tải-mạnh cũng như việc lắp đặt và bảo trì thuận tiện, khiến nó trở thành lựa chọn lý tưởng cho các kết nối dây cáp thép trong điều kiện tải trọng trung bình và nhỏ, mang lại sự đảm bảo quan trọng cho hoạt động an toàn và ổn định của nhiều hệ thống cơ khí khác nhau.
